海南临高县20MW地面光伏电站项目

发布日期:2019-11-01     作者:诺斯曼      浏览量:274

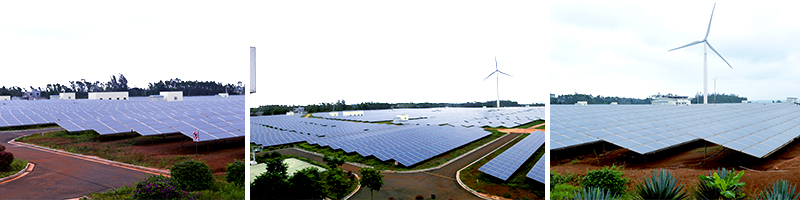

| 项目概况:海南临高县20MW地面光伏电站项目(图1)

1. 项目介绍:

该项目入选2009年度“金太阳”示范项目,于2011年5月5日开工,整个建设工期为5个月。电站工装机容量为20MW。2011年9月30日,台风“纳沙”给当地人民的生产和生活造成巨大损失。本项目其他标段也未能幸免,遭受重创。但由诺斯曼施工的螺旋桩支架基础依然稳固如初,光伏阵列完好无损。在这之后,电站历经多次台风考验,依然安全、稳定运行至今。

2. 项目地质条件:

项目位于海南省临高县金牌港开发区内,属热带海洋性季风气候,常年平均气温高,日照时间多。工程地质为沿海岸的海曼滩个阶梯地及河口三角洲地貌,位于平原阶地和滨海沙丘地区,总体地势南高北低平缓低丘,地下水位较高,地基不稳。

海南临高县20MW地面光伏电站项目(图2)

| 项目特点:

1. 使用高效环保的建站技术【立固】®系统解决方案,包括可回收钢制螺旋桩基础建造方案和阵列支架方案等,是目前光伏电站建设专业化程度最高的项目之一。支架设计充分考虑自重、风压、抗震等因素,采用固定安装方式,型钢结构,所有钢构件均采用整体热镀锌防腐,避免在施工过程淋雨生锈。光伏支架方阵电池板的倾角为35°,行距5m。减少组件对地面植被的遮挡。

2. 不设置集中升压站,集电线路最短。阵列由方阵单元组成,每个子方阵配置集装箱式逆变装置,在最短时间内完成施工减少施工对当地环境破坏。

3. 场地内基坑、沟槽回填,将原有软塑粘性土基层挖除回填碎石,在进行基础建设,配电场组件等地平整五沉陷,铺设的碎石颗粒均匀,色泽基本一致,具有整洁感。投运一年后会烦检修,明显沉降点位不过5处,最大沉降量不超过50mm,每点位沉降面积不超过1平方米。

4.  地下水位高,临近地表,因此设计基础时考虑地面积水问题。对于逆变器、箱变等建(构)物均采用提高地基基础高度的方式。

5. 设置挡水墙及排水沟,挡水墙高度不小于300mm,排水沟深度不小于200mm,宽度不小于300mm,并根据坑边地势情况进行砌筑,保证排水通畅。对于基坑周边地面做好排水坡度,将雨水排放到排水沟内。

海南临高县20MW地面光伏电站项目(图3)

注:螺旋桩详细内容请点击文中红字链接。
